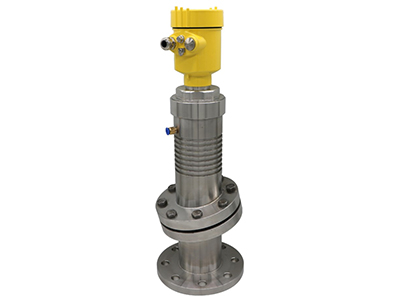

長春CSRD100D調頻波雷達物位計

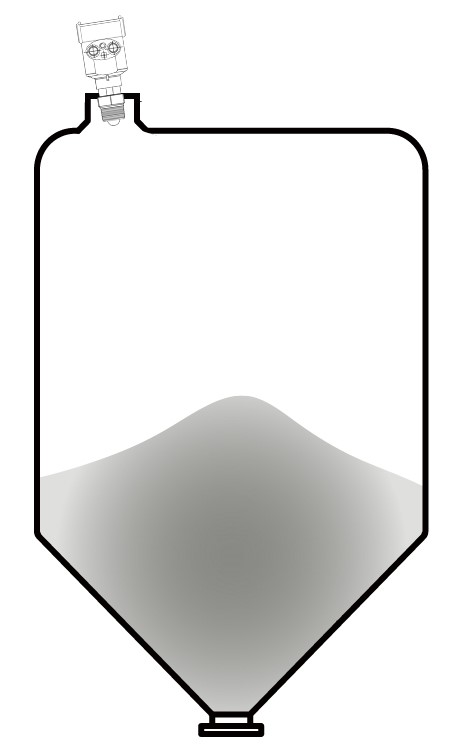

CSRD100X系列產品，是指工作在 80GHz的調頻連續波(FMCW)雷達產品，支持四線制和兩線制應用。多個型號，產品最大量程可以達到120m, 盲區可以做到0.06 cm。由于它工作頻率更高，波長更短，所以尤其適合固體應用，通過透鏡發射接收電磁波的工作方式，在高粉塵，惡劣溫度環境下（+200℃）具有獨特的優勢。儀表提供法蘭或者螺紋的固定方式，使得安裝便捷簡易

在線咨詢全國熱線
010-69730896

技術規格

發射頻率	76GHz~81GHz
測量范圍	CSRD100B 0: 0.3 m~60m CSRD100X: 0.08 m ~30m CSRD100D: 0.06m~120m
測量精度	±1mm
波束角	3°/8°
使用介電常數范圍	>=2
供電范圍	15~28.0VDC ：4線制：2線制
通訊方式	MODBUS總線：HART
信號輸出	4~20mA或RS-485 ：4~20mA
故障輸出	3.8mA、4mA，20mA，21mA，保持
現場操作/編程	128×64 點陣顯示屏/4按鍵可配置上位機設置軟件
工業溫度/濕度	T0:-40~85℃/≤95%RH；T1:-40~200℃；T2:-40~500℃；T3:-40~1000℃
外殼材質	鋁合金、不銹鋼
天線類型	透鏡天線/防腐型天線/石英隔離法蘭盤
過程壓力	-0.1~2MPa

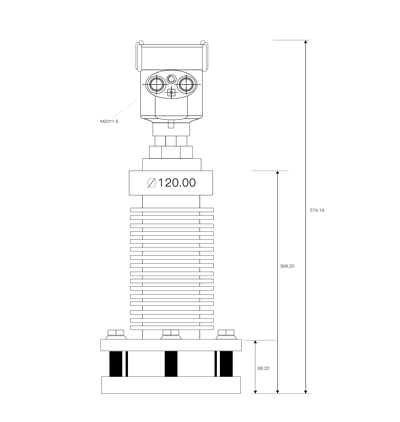

產品尺寸	?100*270mm
電纜入口	M20*1.5
推薦線纜	AWG18或0.75mm2
防護等級	IP68
防爆等級	ExdiaIICT6
安裝方式	螺紋或法蘭
凈重/毛重量	2.480Kg/2.995Kg
包裝箱尺寸	370270180mm
